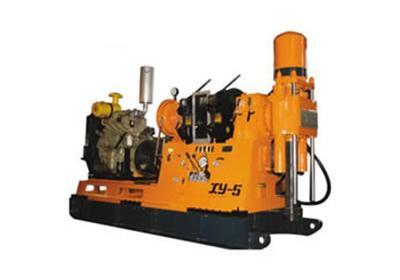

Гидравлическая установка для колонкового бурения (XY-5)

Гидравлическая установка для колонкового бурения (XY-5)
Короткое описание гидравлической установки для колонкового бурения (XY-5)

Гидравлическая установка для колонкового бурения (XY-5) была специально спроектирована для использования в различных буровых работах. Вращающий момент, нагрузка на долото, объемная подача насоса управляются системой диспетчерского управления (мы установим систему в соответствии с требованиями пользователя). Этот тип буровой установки может контролировать данные. Мы можем обеспечить самые лучшие продукты в соответствии с требованиями клиента.

Особенности гидравлической установки для колонкового бурения (XY-5)
  • Механизм имеет широкий диапазон вертикальной скорости бурения.
  • Высокая жесткость и номинальная нагрузка бурения обеспечивается большим вращающим моментом.
  • Использование пружинного зажима для усиления карданного вала обеспечивает безопасное и простое управление установкой. Зажим имеет большую зажимную силу, долгий срок службы и высокую надежность.
  • Гидравлические установки для колонкового бурения (XY-5) оснащены гидродинамическим тормозом, который с одной стороны обеспечивает стабильную и безопасную производительность буровой установки, с другой стороны уменьшает изнашивание ленточного тормоза.
  • Использование высококачественных деталей: автомобильная коробка передач, сцепление и универсальный трансмиссионный вал.
  • Также доступны гидравлические установки для колонкового бурения (XY-5) приводимые в движение электромотором или дизельным двигателем.
Гидравлическая установка для колонкового бурения (XY-5) – Технические параметры
XY-5 станок для колонкового бурения
двигатель Название электромотора Дизельный двигатель мodel
тип Y225М-4B35 R4105 IZLD
мощность (Kw) 45 66
скорость (r/мin) 1480 1500
Способность бурения Φ50 буровые штанги Глубина бурения< 1600 м
Поворотная головка Скорость шпинделя (r/мin) Clockwise: 41-1071
Contrarotate: 46、144
Макс. крутящий момент шпинделя (Nм) 5200 (6r/мin)
Диаметр шпинделя(мм) 93
Угол поворота 0-360º
Способность подъема(KN) номинальная:140
давление (KN) номинальное:96
давление (KN) 600
Гидравлическая система тип планетный
Подъемная сила одиночного троса (KN) Макс. 55
Скорость подъема одиночного троса (м/s) 0.76-3.85
Диаметр вальца (мм) 295
Диаметр стального троса (мм) 18.5
Гидравлический тормоз Рабочая скорость(rpм) 700-1800
Скорость баланса одиночного троса(м/s) 3-8
Нагрузка баланса одиночного троса (KN) 50
Гидравлическая система Масляный насос CBTL-E430/E410-AFPL
Рабочий объем (мl/r) 30+10
Система давления(МPa) 10
Ход цилиндра (мм) 500
Внешние размеры (ДxШxВ)(мм) 3231*1150*1960 (включает электромотор)
3260*1115*1960 (включает дизельный двигатель)
Вес (Кг) 3500
