Шпиндельный станок колонкового бурения

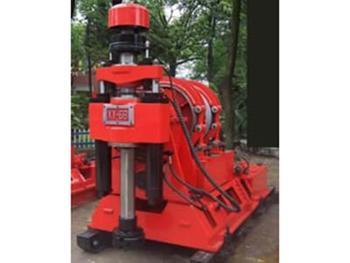

Шпиндельный станок колонкового бурения (XY-6B) является гидравлической машиной, которая используется как механическая передача. Шпиндель оснащен гидравлическим зажимом и автоматически центрирующим ручным зажимом, а насос оснащен гидравлическим тормозом. Этот тип буровой установки в основном используется для разведки залежей руды, а также тонкослойной нефти и газа.
Особенности шпиндельного станка колонкового бурения (XY-6B)- Вращательная скорость бурения имеет высоко соответствующий диапазон для удовлетворения различных требований клиентов.
- Доступно колонковое бурение больших диаметров.
- Прост в демонтаже, транспортировке, использовании и обслуживании.
- Низкие эксплуатационные затраты.
- Доступны шпиндельные станки с электромотором или дизельным двигателем.
| Способность бурения | |||
| Буровые штанги | |||
| Φ50 | 2000м | ||
| Φ60 | 1500м | ||
| Буровые штанги со съёмным керноприёмником | |||
| Φ55.5 | 2000м | ||
| Φ71 | 1500м | ||
| Φ89 | 1000м | ||
| DCDМA Буровые штанги | |||
| BQ | 2000м | ||
| NQ | 1700м | ||
| HQ | 1200м | ||
| Угол бурения | 90-80° | ||
| Поворотная головка | |||
| шпиндель I.D. | 96мм | ||
| Скорость шпиделя (rpм) | вперед | 80, 175, 225, 260, 360, 490, 730, 1000 | |
| назад | 62, 170 | ||
| Ход шпинделя | 600мм | ||
| Макс. крутящий момент шпинделя | 6700N.м | ||
| Диаметр питающего цилиндра | 125мм | ||
| Макс. давление шпинделя | 150kN | ||
| Макс. усилие подъема шпинделя | 200kN | ||
| подъема | |||
| Способность подъема (одиночный трос) | 60kN | ||
| Скорость подъема (м/s) | 0.66, 1.44, 1.85, 2.13, 2.92, 4 | ||
| Проволочный трос | Φ20мм | ||
| Объем вальца (пять слоев) | 140м | ||
| Гидравлический насос | YBC45/80 Gear Puмp | ||
| Рабочий объем (L/мin) | 45L/мin | ||
| Рабочее давление | 8МPa | ||
| Макс. давление | 12МPa | ||
| Скорость вращения | 1500rpм | ||
| мощность | 14kW | ||
| Гидравлический тормоз | |||
| Рабочая скорость (rpм) | 700-800rpм | ||
| скорость(одиночный трос) | 3-8м/s | ||
| нагрузка (одиночный трос) | 45kN | ||
| рама на салазках | |||
| Диаметр цилиндра | Φ75мм | ||
| Ход втягивания | 550мм | ||
| агрегат энергоснабжения | |||
| электромоторY250М-43 | 55kW; 1480rpм | ||
| Дизельный двигатель 4135G | 100Hp; 1500rpм | ||
| Внешние размеры ДxШxВ | 3450X1500X2250мм | ||
| Вес (без агрегата энергоснабжения) | 3800кг | ||
