Гидравлическая буровая установка

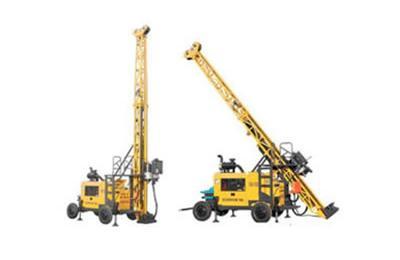

Короткое описание гидравлической буровой установки (YDX-5C)

Гидравлическая буровая установка специально спроектирована для разведки залежей полезных ископаемых. Установка использует современную технологию по бурению со съемным керноприемником и приводится в движение ротором. Гидравлическая буровая установка широко используется в геологической, металлургической, угледобывающей, нефте- и газодобывающей, и других промышленностях.

Технические особенности гидравлической буровой установки
  • Установка использует гидронасосы, клапаны и двигатели известных марок.
  • Доступны два вида шасси: тяговые и гусеничные самоходные.
  • Для подъема и опускания используется гидравлический цилиндр.
  • При транспортировке можно собрать вышку. Вышка будет работать нормально, даже если трубодержатель будет касаться земли.
  • Гидравлическая буровая установка использует сенсорное управление нагрузки. А также машина оборудована верхней рабочей площадкой и рабочей площадкой над скважиной (например, нижняя рабочая площадка).
  • Механическая подача использует механизм подачи скорости с помощью гидравлического цилиндра и цепи. Функции механизма: если шток поршня гидравлического цилиндра будет двигаться на определенное расстояние, то шпиндель удвоит расстояние. Вращатель оборудован четырехскоростной передачей, а гидравлическое давление с бесступенчатым переключением скорости поможет регулировать скорость вращателя. Буровая установка оснащена центрирующей направляющей; в нижней части которой находится направляющая. В нижней рабочей площадке используются гидравлический зажим.
Основные технические характеристики гидравлической буровой установки (YDX-5C)
Глубина скважины гидравлической буровой установки (метр)
Предельная глубина бурения HWT/PQ:680 метров, HRQHP/HQ :1000 метров, NRQHP/NQ:1300 метров, BRQHP/BQ:1500 метров
Первичный двигатель
Стандартный двигатель Cummins 6CTA8.3-C195 (с турбонаддувом и водоохлаждением)
Рабочий объем 8.3 л
Мощность (макс) 145кВт (198 л.с.)
Номинальные обороты (заводская установка) 1,900 об./мин
Вращающий момент и номинальные обороты гидравлической буровой установки
(Гидромотор с макс/мин. рабочим объемом, номинальные обороты первичного двигателя 2,200 об./мин)

Об./мин Н*м
Первая передача 125-360 4150-1600
Вторая передача 395-1050 1450-550
Гидравлическая система
Основной насос Аксиально-плунжерный трехплунжерный насос переменной производительности, приводящий в движение бурового долота, главного подъемника, бурового насоса и лебедки. Производитель: SAUER-DANFOSS, Первый насос: 150 литр в мин. под 28.5 МПа, Второй насос: 120 литр в мин. под 25 МПа, Третий насос: 102 литр в мин. под 25 МПа
Вспомогательный насос Двухшестеренчатые насосы подают масло на гидравлические опоры, трубодержатель и верхний трубодержатель, вращение бурового долота, главный подъемник, поплавковую систему управления вращателем. Производитель: Changyuan Hydraulic, Первый насос: 12 литр в мин. под 20 МПа, Второй насос: 8 литр в мин. под 10 МПа
Гидробак
Емкость 420 л
Бурильная головка
Двигатель вращения Двойной гидромотор – переменный/поворотный, Производитель: SAUER-DANFOSS
Механическая трансмиссия Двухскоростная
Соотношение Первое 8.776:1, Второе 2.716:1
Расширитель головки Вращающий, ручной привод.
Гидравлический зажим (PQ) Гидравлически открывающийся, Зажимающийся дисковой пружиной, закрытый вид
Осевая удерживающая способность 222 400 Н
Диаметр обхвата 121 мм
Буровая вышка и система подачи
Высота вышки 10.3 м
Смещение 1100 мм
Длина хода подачи 3200 мм
Тяговое усилие 15000 кг
Усилие нагнетания 7500 кг
Тяговое усилие штанги 3 м или 6 м
Угол наклона вышки 0o - 90o
Угол бурения 45o – 90o
Лебедка гидравлической буровой установки
Основная лебедка – приводится в движение электродвигателями
Нагрузка на крюк 7700 кг
Скорость подъема 38-70 м/мин
Диаметр троса основной лебедки 18 мм
Длина троса основной лебедки 50 м
Лебедка
Тяговое усилие 1200 кг
Скорость подъема 164 м/мин
Диаметр троса лебедки 6 мм
Длина троса лебедки 1500 м
Буровой насос
Тип Трехплунжерный насос поршневого типа
Ход 100 мм 250,145,90,52
Производительность (литр в мин.)
Давление на выходе (МПа) 2.5, 4.5,6.0, 6.0
Размеры и масса
Габаритные размеры (для транспортировки) 5600×2240×2650мм (L×W×H)
Масса 7000 кг
