Сваренная трением бурильная труба

Бурильная труба для установок ГНБ выполненная сваркой трением

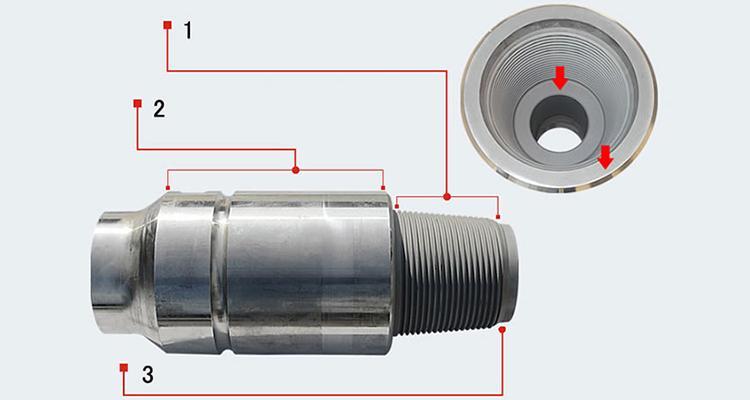

  • Особая обработка поверхности соединения сварной буровой штанги отличается от омеднённой или фосфатированной технологии обработки поверхности нефтяной буровой штанги. Специальная термообработка резьбового соединения сварной буровой штанги для горизонтально-направленного бурения усиливает твёрдость резьбовой поверхности и сцепление смазки, уменьшает явление резьбового прилипания и снижает крутящий момент серьги.
  • Удлинение зажимного пространства соединения сварной буровой штанги позволяет буровой установке легко фиксировать местоположение. Удлинённые соединения сварной буровой штанги восстанавливаются снова после изнашивания резьбы.
  • Двухплечевое соединение сварной буровой штанги обеспечивает стабильность соединения при условии высокого крутящего момента и углового градуса. Благодаря этому, буровая штанга выдерживает рассредоточенное напряжение.
Технические параметры сварной буровой штанги HDD
Номина-
льные
параметры 		Номина-
льный
вес 		Корпус буровой штанги Соединитель Сравнение парметров крутильной прочности
Класс стали Высадка Наружный
диаметр
(мм) 		Толщина
стенки
(мм) 		Тип резьбы Наружный
диаметр
(мм) 		Внутренний
диаметр
(мм) 		Диаметр
фаски(мм) 		Диаметр
зажима
штифта
LPB(мм) 		Диаметр
зажима
коробки
LPB(мм) 		Диаметр
сварной
шейкиDTE/
DPE(мм)
3 1/2 13.3 R EU 88.9 9.35(11.4) NC31 104.8 50.8 100.41 177.8 228.6 80.96 0.98
G 104.8 50.8 100.41 177.8 228.6 80.96 0.87
S 104.8 41.28 100.41 177.8 228.6 80.96 0.86
4 14 R EU 101.6 8.38(9.19) NC38 127 65.09 116.28 203.2 266.7 98.43 0.97
G 127 61.91 116.28 203.2 266.7 98.43 0.83
S 127 53.98 116.28 203.2 266.7 98.43 0.9
4 1/2 16.6 E IEU 114.3 8.56 NC46 158.8 82.55 145.26 177.8 254 119.06 1.09
X 158.8 72.6 145.26 177.8 254 119.06 1.01
G 158.8 76.2 145.26 177.8 254 119.06 0.91
S 158.8 69.85 145.26 177.8 254 119.06 0.81
20 E 10.92 158.75 76.2 145.3 177.8 254 119.07 1.07
X 158.75 69.85 145.3 177.8 254 119.07 0.96
G 158.75 63.5 145.3 177.8 254 119.07 0.93
S 158.75 57.15 145.3 177.8 254 119.07 0.81
16.6 E EU 8.56 NC50 168.28 95.25 154 177.8 254 127 1.23
X 168.28 95.25 154 177.8 254 127 0.97
G 168.28 95.25 154 177.8 254 127 0.88
S 168.28 88.9 154 177.8 254 127 0.81
20 E 10.92 168.28 92.08 154 177.8 254 127 1.07
X 168.28 88.9 154 177.8 254 127 0.96
G 168.28 88.9 154 177.8 254 127 0.96
S 168.28 76.2 154 177.8 254 127 0.81
5 19.5 E IEU 127 9.19 168.28 95.25 154 177.8 254 130.18 1.23
X 168.28 88.9 154 177.8 254 130.18 0.97
G 168.28 82.5 154 177.8 254 130.18 0.88
S 168.28 69.85 154 177.8 254 130.18 0.81
25.6 E 12.7 168.28 88.9 154 177.8 254 130.18 1.02
X 168.28 76.2 154 177.8 254 130.18 0.96
G 168.28 69.85 154 177.8 254 130.18 0.86
S 168.28 69.85 154 177.8 254 130.18 0.87
19.5 E 9.19 5 1/2FH 177.8 95.25 170.7 203.2 254 130.18 1.53
X 177.8 95.25 170.7 203.2 254 130.18 1.21
G 177.8 95.25 170.7 203.2 254 130.18 1.09
S 184.15 88.9 170.7 203.2 254 130.18 0.98
25.6 E 12.7 177.8 88.9 170.7 203.2 254 130.18 1.21
X 177.8 88.9 170.7 203.2 254 130.18 0.95
G 184.15 88.9 170.7 203.2 254 130.18 0.99
S 184.15 82.55 170.7 203.2 254 130.18 0.83
5 1/2 21.9 E 139.7 9.17 177.8 101.6 170.7 203.2 254 144.46 1.11
X 177.8 95.25 170.7 203.2 254 144.46 0.98
G 184.15 88.9 170.7 203.2 254 144.46 1.02
S 190.5 76.2 180.2 203.2 254 144.46 0.96
24.7 E 10.54 177.8 101.6 170.7 203.2 254 144.46 0.99
X 184.15 88.9 170.7 203.2 254 144.46 1.01
G 184.15 88.9 170.7 203.2 254 144.46 0.92
S 190.5 76.2 180.2 203.2 254 144.46 0.86
6 5/8 25.2 E 168.3 8.38 6 5/8FH 203.2 127 195.7 203.2 279.4 176.21 1.04
X 203.2 127 195.7 203.2 279.4 176.21 0.82
G 209.55 120.65 195.7 203.2 279.4 176.21 0.87
S 215.9 107.95 195.7 203.2 279.4 176.21 0.86
27.7 E 9.19 203.2 127 195.7 203.2 279.4 176.21 0.96
X 209.55 120.65 195.7 203.2 279.4 176.21 0.89
G 209.55 120.65 195.7 203.2 279.4 176.21 0.81
S 215.9 107.95 195.7 203.2 279.4 176.21 0.8
